型号列表
(表格显示不全的话,可左右拖动查看)

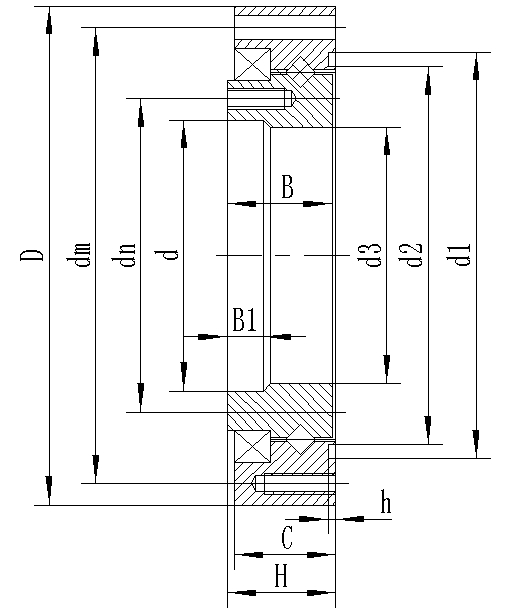

| 轴承型号 | 外形尺寸/mm | |||||||||
| d | d3 | D | H | C | B | B1 | d1 | d2 | h | |
| SHG(SHF)-14 | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 | 1.2 |
| SHG(SHF)-17 | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 | 1.2 |
| SHG(SHF)-20 | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 72.6 | 1.6 |
| SHG(SHF)-25 | 67 | 65 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 90 | 1.45 |
| SHG(SHF)-32 | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 117.6 | 1.6 |
| SHG(SHF)-40 | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 142.6 | 1.55 |
| SHG(SHF)-45 | 120 | 118 | 190 | 33 | 32 | 34.5 | 10 | 170 | 164 | 1.55 |
| SHG(SHF)-50 | 135 | 129 | 214 | 36 | 34 | 34.5 | - | 188 | 182.6 | 1.6 |

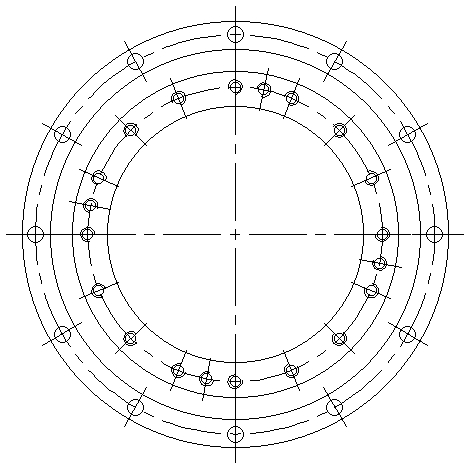

| 外圈安装孔 | 内圈安装孔 | 径向额定载荷/KN | 重量/Kg | 轴承型号 | |||||
| 中心径dm | 安装孔1 | 安装孔2(密封反面) | 中心径dn | 安装孔3(密封正面) | 安装孔4(密封正面) | Cr | Cor | ||
| 64 | 8-φ3.5 | 2-M3(丝深8) | 44 | 12-M3(丝深6) | - | 5.8 | 8.6 | 0.25 | SHG(SHF)-14 |
| 74 | 12-φ3.5 | 4-M3(丝深8) | 54 | 20-M3(丝深6) | - | 10.4 | 16.3 | 0.35 | SHG(SHF)-17 |
| 84 | 12-φ3.5 | 4-M3(丝深6) | 62 | 16-M3(丝深6) | 4-M3(丝深6) | 14.6 | 22 | 0.5 | SHG(SHF)-20 |
| 102 | 12-φ4.5 | 4-M3(丝深6) | 77 | 16-M4(丝深8) | 4-M3(丝深6) | 21.8 | 35.8 | 0.8 | SHG(SHF)-25 |
| 132 | 12-φ5.5 | 4-M4(丝深8) | 100 | 16-M5(丝深8) | 4-M4(丝深8) | 38.2 | 65.4 | 1.65 | SHG(SHF)-32 |
| 158 | 12-φ6.6 | 6-M4(丝深9) | 122 | 16-M6(丝深10) | 4-M5(丝深10) | 43.3 | 81.6 | 2.8 | SHG(SHF)-40 |
| 180 | 18-φ6.6 | 6-M4(丝深8) | 140 | 12-M8(丝深10) | 4-M5(丝深8) | 77.6 | 135 | 4.3 | SHG(SHF)-45 |
| 200 | 12-φ9 | 6-M5(丝深12) | 154 | 16-M8(丝深12) | 8-M5(丝深10) | 81.6 | 149 | 5 | SHG(SHF)-50 |
