交叉圆锥滚子轴承包含有两列相互垂直的轴承滚道和滚子组成。滚子在滚道上方向交替排列，在截面高度内，略超过单列轴承的高度。另外，轴承的倾斜角和圆锥几何形状会使各滚道的承载中心沿着轴线受到保护，因此，总的有效轴承距离范围比轴承本身的宽度要大很多倍。

　　交叉圆锥滚子轴承能承受较高的倾覆力矩，用于机床（例如立式镗床和磨床）的转台轴承非常理想。这些轴承还适合用于其它空间受限的轴和底座应用或者要求旋转件的质心要低的场合。

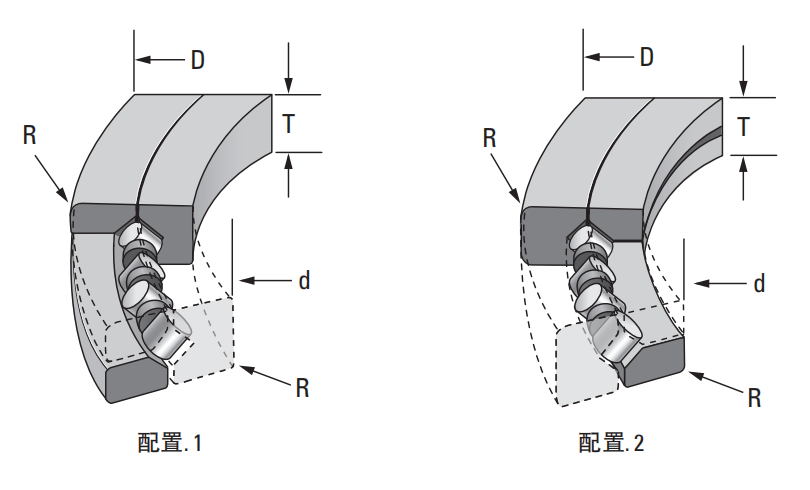

　　配置1是该类轴承常见的形式，这种类型由一个双滚道的外圈和两个内圈组成，适合用于要求外圈旋转精度的场合。

　　配置2的结构由一个双滚道的内圈和两个外圈组成，适合用于要求内圈旋转精度的场合（具体技术参数详询我们）。

　　交叉圆锥滚子轴承的特性和应用：

　　（1）高精度：精度可达到P4级。

　　（2）高刚性：该系列轴承均带有预载荷，且可调整，以达到较佳的预载荷。

　　（3）高承载：可承受轴向载荷、径向载荷、倾覆力矩，抗倾覆刚度高。

　　（4）高转速：滚动体在运动过程中作纯滚动，因此极限转速远高于交叉圆柱滚子轴承。

　　（5）低摩擦：摩擦力矩远低于交叉圆柱滚子轴承，启动力矩低。

　　（6）设计紧凑，需要的安装空间小。

　　这些特性使其非常适合应用于空间受限、要求旋转质量质心尽可能低，有高转速要求的许多场合，例如，机床精密圆分度工作台、立式和卧式镗床、立式磨床、回转平面磨床、立式车床、大型滚齿机、转塔、大型望远镜（射电、光学）、旋转相机、工业机器人等。

　　交叉圆锥滚子轴承采用大锥角和锥形几何设计，使轴承总体有效跨距更大（图3）；圆锥滚子滚动面的延长线交点位于轴承的回转中心线上，使圆锥滚子在运动过程中作纯滚动，避免了和滚道的相对滑动，因而极限转速远高于交叉圆柱滚子轴承，并且摩擦力矩也低于交叉圆柱滚子轴承。

　　配合和安装

　　交叉圆锥滚子轴承可以同时承受轴向、径向载荷和倾覆力矩，因此无需再配置其他类型轴承。热胀冷缩引起的尺寸变化对交叉圆锥滚子轴承没有影响，而过盈配合也对其没有太大影响。为提高刚性，该类轴承内、外径和轴与轴承座建议采用过盈配合，具体的配合公差请联系我们。

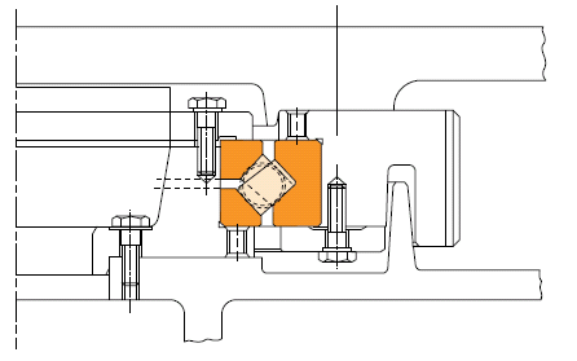

图 4

         图4所示的布置形式可采用一定油位下润滑油循环润滑方式。但是，还可采用需要合适密封结构的润滑脂润滑方式。

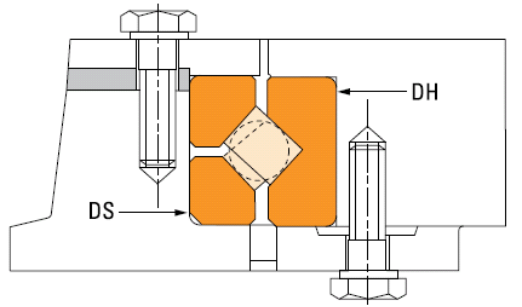

图 5

　　轴承座（DH）的内孔直径和轴头（DS）的直径（图5）应按下述建议的过盈配合量进行加工。

　　为了达到预紧要求，交叉圆锥滚子轴承可以通过隔圈施加预载荷，预载荷的大小由隔圈的厚度决定，所以隔圈可由客户根据需要自行设计制造。

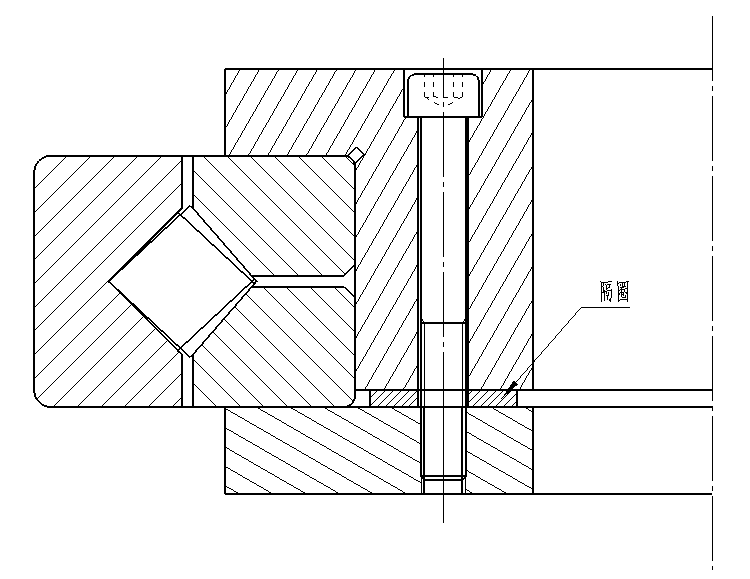

图 6 主轴上加隔圈

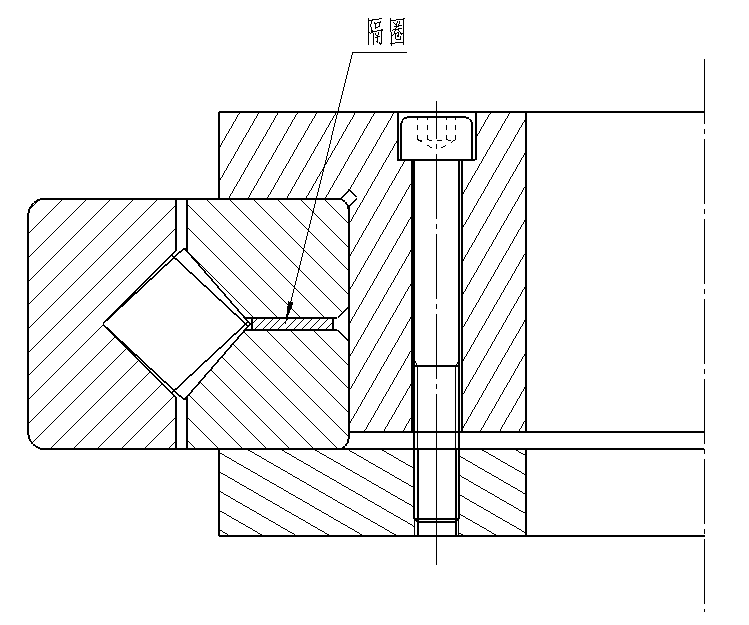

图 7 外圈上加隔圈

　　如图6、图7所示，提供了两种施加预载荷的方式：

　　主轴上加隔圈（图6），和两个轴承内圈或两个轴承外圈之间加隔圈（图7）。与轴承配合结构的尺寸要设计恰当，这样才能保证轴承的刚性要求。为了便于安装，直径大于300mm的交叉圆锥滚子轴承都带有吊装孔，方便装配时使用，装配后将吊装螺钉拧下即可。

交叉圆锥滚子轴承系列规格型号有：

JXR637050/JXR652050/JXR699050/XR496051/XR678052/XR766051/XR820060/XR855053/XR882055/XR889058/XR897051

BFKB353243/HA4/ BFKB353240/HA4/ BFKB353203/HA4/ BFKB353212/HA4/ BFKB353215/HA4 /616094A/ BFKB634097/ 615661A/ BFKB353216/HA4 /BFKB353224/HA4 /BFKB353219/HA4 /615894A /615662A/ 615659A /615895A /BFKB353251/HA4 /BFKB353282/HA4 /615897A /615898A /615899A /634078A /XD.10.0457P5 /XD.10.0580P5 /XD.10.0686P5 /XD.10.0902P5 /XD.10.1029P5 /XD.10.1549P5 /XD.10.1880P5 /PSL 912-309 /PSL 912-308 /PSL 912-304 /PSL 912-305 /PSL 912-306 /PSL 912-307 /PSL 912-303 /PSL 912-310 /200XRN28 /250XRN35 /300XRN40 /350XRN47 /400XRN55 /0457XRN060 /580XRN76 /600XRN83 /0685XRN091 /0901XRN112 /1028XRN132
