薄壁轴承常见橡胶密封材料的性能对比分析

时间:2026-05-24 浏览量:49

  橡胶在高温及低温时所发生的物理变化,是反复和可逆的,在一定的温度范围内变化时,当恢复常温时乃可保持橡胶的弹性性能。

  1.橡胶材料的高温性能

  橡胶在高温下及受油、化学介质等影响会切断橡胶中的高分子,过高的高温,橡胶将失去弹性并可能发生化学反应。

  在进行70小时空气加热老化试验后,橡胶拉伸强度的变化率为±30%,伸长率为50%,硬度变化±15%度以内适应的zui高温度被称为橡胶可使用的zui高温度。

  2.橡胶材料的低温性能:

  在低温下橡胶的高分子失去活性,硬度会发生变化。橡胶的低性能用TR10(TemperatureRetraction回缩温度)值来表示,即ASTM D 1329所规定的橡胶在低温领域内变形的恢复性能。TR10值表示橡胶具有10%变形恢复的温度。橡胶材料的耐寒性需要考虑机构和密封装置的多种要素,不是由TR10完全确定的。

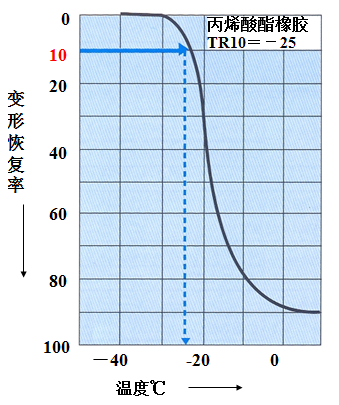

  图1是丙烯酸酯橡胶的低温性能曲线图。


  图1.丙烯酸酯橡胶TR10=-25℃的性能

  图示丙烯酸酯橡胶在不同温度下的变形恢复率,根据ASTM D 1329所规定的橡胶在低温领域内变形的恢复性能要求,丙烯酸酯橡胶在变形恢复率10%的温度为-25℃,则丙烯酸酯橡胶的TR10为-25℃。

  橡胶适应性能是指橡胶材料对工作环境的适应性程度,各种常用橡胶材料的适用性能见(表1)

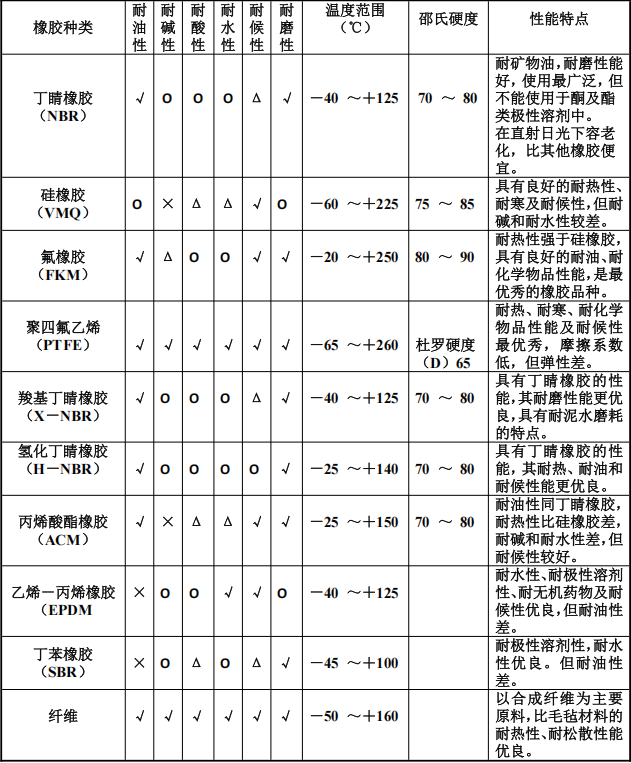

  表1常用橡胶材料性能比较

  有耐性√     除特殊场合外有耐性O     除特殊场合外无耐性Δ      无耐性×



滚动轴承的结构及组成部分

  滚动轴承的通常结构为;:内圈、外圈、滚动体与保持架,作为滚动轴承必须具有滚动体。  如今普遍观点认为滚动轴承的实用结构与完整体系应该包含为:套圈、滚动体、保持架、密封件与润滑剂。作为能合理使用的滚动轴承必须有润滑剂及密封件,其中密封件可以安置在轴承的本体、也可以安置在轴承外部的轴系部位。  原始朴实的摩擦学的基本内容包含;:摩擦、磨损与润滑三个组成部分,对滚动轴承而言;:  摩擦—主要发生在轴承零部件之间相对运动的接触表面、轴承零部件与动密封件的密封接触部位,除外还包含轴承零部件与润滑剂(油、脂等)之间的搅拌接触摩擦。  磨损—主要发在在轴承单元内的零部件的相对运动接触部位、也包含轴承零部件与动密封件的接触密封唇口部位。  润滑—主要对滚动轴承相对运动接触部位的表面起到改善摩擦、减少磨损和摩擦热等功能作用。  由于轴承是整个轴系的旋转中心及承受负荷的主要部位,而不是单一的机械零部件,轴承与整个轴系的相关零部件有着不可分割的密切关系,轴系中的摩擦、磨损、润滑、污染等同样会直接影响轴承的正常运行及使用寿命。

2026-03-12

RU66UUCC0P4交叉滚子轴承轴环外形结构及特性

RU66UUCC0P4是高精度交叉滚子轴承(轴环),内外圈一体,带安装孔,双侧非接触密封结构,P4精度级,具有高刚性、能同时承受轴向力、径向力和倾覆力矩的特性。#工业级轴承应用  一、型号含义 - RU66:基础型号(滚子节圆直径66mm)- UU:双侧非接触式密封(防尘、防溅)- CC0:负游隙- P4:旋转精度等级 二、关键尺寸(mm) - 内径 d:35- 外径 D:95- 宽度 B:15- 滚子节圆 dp:66- 内圈安装孔:PCD45,8×M4贯通- 外圈安装孔:PCD83,8×φ4.5贯通,沉孔φ8深4.3 三、载荷与性能 - 径向额定动载荷 Cr:17.5 kN- 径向额定静载荷 Cor:22.3 kN- 重量:0.62 kg- 温度:-30℃~+80℃- 精度:P4(径向跳动、端面跳动) 四、结构与特点 - 交叉滚子排列,一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体,刚性极高(约为角接触球轴承3–4倍)- 带安装孔,安装便捷、定位精准- 非接触密封,低摩擦、低噪音、长寿命  五、典型应用 - 工业机器人关节、协作机器人、SCARA- 精密转台、中空旋转平台、DD马达- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台 六、对应型号 - IKO:CRBF3515ATUU- THK:RU66UUCC0

2026-03-16

RAU10008交叉滚子轴承结构特性 承载能力及倾覆刚性

RAU10008属于精度交叉滚子轴承,内外圈一体,具有高刚性、高承载,能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用  一、外形尺寸(mm) - 内径 d:100- 外径 D:116- 高度 B:8- 滚子节圆 dp:107- 倒角:0.5 min 二、载荷与性能 - 径向额定动载荷 Cr:7.15 kN- 径向额定静载荷 Cor:13.9 kN- 重量:0.14 kg- 温度:-30℃~+80℃- 精度:P5(径向跳动、端面跳动)-轴向载荷及倾覆力矩: 三、结构与特点 - 交叉滚子排列,一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体,满装滚子结构,刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
