滚动轴承密封的形式分类和性能对比

时间:2026-05-24 浏览量:26

  从应用角度来分析,滚动轴承包含滚动体、保持架、内、外套圈、润滑脂和密封;密封是防止流体或其他介质从轴承相结合面间泄漏,同时也阻止杂物如灰尘、空气、水等侵入的轴承内部。按密封件与被密封接触部位的相对运动状态可将密封形式分为动密封与静密封两大类。

  (1)静密封

  静密封是指:密封件与被密封接触部位无相对运动的被称为静密封。静密封是依靠封闭接合面间的间隙及预压以实现密封功能。

  (2)动密封

  动密封是指:密封件与被密封接触部位有相对运动(直线移动或旋转运动)的被称为动密封。由于动密封的密封接触部位与被密封接触部位存在相对运动,所以不能单一依靠封闭接合面间的间隙及接触的紧密程度以实现密封,因为接合面封得越紧,接合表面相对运动时的摩擦阻力就越大,导致接合面发热,密封部位失效、密封功能失败。因此动密封除依靠封闭接合面间的间隙及接触的预压外,还需要依靠接合面间的流体膜的机理实施密封作用。

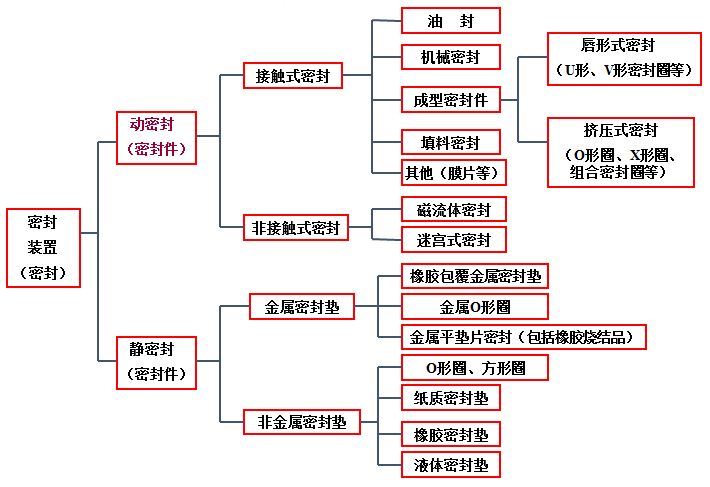

  图1. 滚动轴承部位的主要密封形式

  按密封件与被密封部位的接触状态可分为:接触式与非接触式两大类;

  (1)非接触式密封—是指密封部位与被密封部位之间存在间隙的一种密封形式。

  (2)接触式密封——是指密封部位与被密封部位之间不存在间隙,以轻微接触或直接接触的一种密封形式。

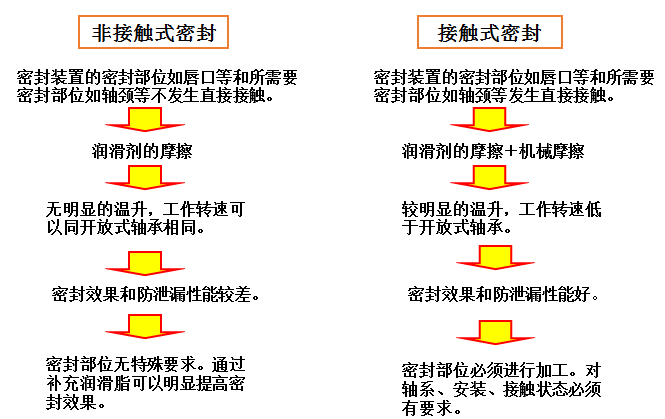

  图2.非接触式密封与接触式密封的性能比较
