成对配置的角接触球轴承的预压方法

时间:2026-05-22 浏览量:44

  成对配置的角接触球轴承的预压,是采用轴承组间间隙的消除达到预压的目的(图1)。但需要注意成对配置角接触球轴承的“游隙”与“预压”的关系。各精度等级不同的角接触球轴承有不同的预压要求,特别是精密、高速角接触球轴承对预压的要求非常高。

  预压大多数使用在背对背组合角接触球轴承(机床高速轴承),因为背对背组合角接触球轴承的作用点的距离大,轴系刚性强。而且可以有效减小在高转速的运行下的空载区域滑动及接触点变化引起的陀螺力矩,保持轴承旋转平稳性能。

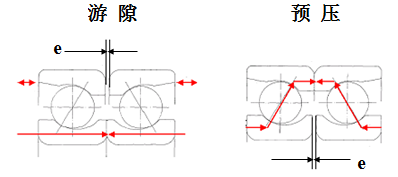

  图1角接触球轴承成对配置的游隙与预压

  图1左图是成对配置轴承的间隙“e”,当安装过程中“e”消失时,组合轴承内出现所要求的内部轴向游隙,轴承的内圈相对于外圈有一定的自由移动量。因此可以确定组合轴承在承受不同轴向方向负荷状态下的负荷传递形式及单个轴承的承受载荷的要求。游隙“e”,无法起到预压作用。

  图1右图也存在成对配置轴承的间隙“e”,但其目的在于轴承安装后“e”将消失,组合轴承内的内、外圈之间处于无自由移动的“约束”状态,也即达到对轴承实施预压的目的。

  对于单列圆锥滚子轴承配对安装时,也需要施加轴向预压,其方法与单列角接触球轴承组配预压方法类似。


成对配置轴承的定压预压与定位预压方法

  一、轴系定压预压法  定压预压是利用弹簧对轴承进行预压。在定压预压时,系统的预压载荷不会因外界轴向载荷Fa的变化而变化。轴承系统的定压预紧的结构见图1。                                                         图1. 定压预压  图2是对双列圆锥滚子轴承使用端面弹簧进行预压,在弹簧的预压下,轴承套始终压向滚动体,这就有效地防止不承受外载荷的一侧滚动体的自由状态和无载荷的打滑现象。  图2. 使用端面弹簧对双列圆锥滚子轴承实施定压预压  二、轴系定位预压法  定位预压法是一种对已调整好的套圈端面差或轴向游隙的对应位置使用定位套筒进行紧固预压的方法(图3)。定位预压的预压载荷,在轴承的运行过程中,因轴和外壳的温度差会造成的轴向的延伸差、内圈、外圈温度差而造成的径向热膨胀差及载荷而造成的变形,导致预载荷的变化。定位预压可以有效地增加轴承刚性,即定位预压对于轴承的载荷变化小。这样,轴承的轴向相对位置在使用中也不会发生变化。  常用的定位预压法:  使用定位套筒或使用已调整好的套圈端面差尺寸或轴向游隙(组合轴承)实施轴向固定预压。                                                            图3. 定位预压  对滚动轴承实施预压是保持轴承稳定运行、提高刚性、防止空载滑动摩擦等的一项非常有效措施,可以有效提高轴承使用寿命,同时也是一项实用的轴承安装使用技术。  全能配置的角接触球轴承  图4是一种经严格制造及控制端面凸出量f的单列角接触球轴承,这类角接触球轴承可以任意配置成背对背(DB)、面对面(DF)及串联(DT)的组合形式,当在安装过程中端面凸出量f消失时,组合轴承已处于所需要的预压要求的范围内。  图4. 全能配组的角接触球轴承
