CRBT455属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：45
- 外径 D：56
- 高度 B：5
- 滚子节圆 dp：49.7
- 倒角：0.15 min
二、载荷与性能
- 径向额定动载荷 Cr：2.29 kN
- 径向额定静载荷 Cor：3.12 kN
- 重量：0.029 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

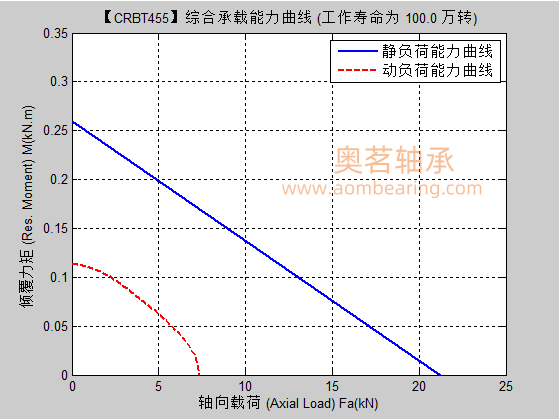

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
移动机器人（AGV/仓储机器人）常用轴承类型及用途 1.四点接触球转盘轴承 用途：AGV舵轮转向、旋转平台、机身回转支撑 特点：单排结构，可同时承受径向、双向轴向、倾覆力矩，超薄紧凑、阻力小、性价比高，是仓储AGV常用回转轴承。 2.交叉滚子轴承 用途：重载AGV、高精度机器人关节、精密回转部位 特点：滚子交叉布置，刚性强、抗倾覆、精度极高，适合重载和高精度场景，成本更高。 3.深沟球轴承 用途：行走轮、从动轮、电机轴、传动轴、普通旋转部件 特点：结构简单、转速高、摩擦小，通用基础轴承，通用性好。 4.圆锥滚子轴承 用途：重载行走轮、承重轮、大负载车桥部位 特点：可承受较大径向和单向轴向载荷，承载能力强，耐冲击。 5.角接触球轴承 用途：电机、减速机、高速精密传动部位 特点：可承受复合轴向和径向载荷，适合高速、高精度传动。 6.薄壁轴承（超薄等截面轴承） 用途：机器人机身、狭小空间安装、轻量化设备 特点：壁薄、体积小、重量轻，节省安装空间，满足紧凑设计。 7.法兰轴承 用途：底盘固定、轮组安装、模块化装配 特点：自带法兰边，安装定位简单，无需额外挡圈，装配方便。 8.自调心轴承 用途：地面不平整、轮组浮动支撑部位 特点：可自动补偿同轴度误差，防止卡顿、异响，提升通过性。
2026-04-27移动机器人（包含AGV、仓储机器人）轴承应用特点：1.复合载荷复杂运行中同时承受径向力、双向轴向力、倾覆力矩、冲击载荷、偏载；转向、爬坡、过接缝、载货不均，受力方向时刻变化，要求轴承多向承载。2.结构紧凑、轻量化要求高机器人底盘空间狭小、整机轻量化；轴承需超薄、小型化、法兰集成式，节省安装空间，简化整机结构。3.低速、频繁启停、往复回转AGV/移动机器人多为低速运转，频繁转向、换向、启停、间歇工作；要求轴承启动力矩小、回转顺畅、无卡滞、低速无爬行。4.低摩擦、低能耗依靠滚动摩擦、低阻力结构，降低电机负载；减少耗电，提升机器人续航，适配锂电长时间作业需求。5.运行平稳、定位精度高导航行走、精准对接货物/货架，要求轴承低游隙、回转精度高、晃动小；保证行走稳定、转向精准、对位误差小。6.环境适应性强车间、仓储多粉尘、碎屑、潮湿；轴承普遍带双唇密封、防尘防潮，耐磨损、耐腐蚀，免频繁维护。7.高可靠性、长寿命、少维护24小时连续作业、无人化运行；要求抗疲劳、耐冲击、长效润滑，故障率低，降低运维成本。8.便于安装集成、模块化多采用法兰式、带安装孔结构，可直接螺栓固定；部分轴承集成齿圈（内齿/外齿），直接配合驱动传动，集成度高，适合批量装配。9.性价比要求高批量量产设备，在满足性能前提下，优先选用四点接触球等高性价比轴承，替代昂贵交叉滚子轴承。更多详细问题请咨询我们，奥茗轴承可免费提供选型指导及后期维护保养解决方法，欢迎随时联系。
2026-04-27移动机器人轴承选型方法 1.根据载荷条件选择 承受径向、轴向、倾覆复合载荷（转向、回转部位）：选四点接触球转盘轴承、交叉滚子轴承 只受普通径向载荷（行走轮、电机）：选深沟球轴承 重载、冲击载荷：选圆锥滚子轴承、交叉滚子轴承 2.根据使用工况选择 低速、频繁启停、反复转向：选低启动力矩、滚动阻力小的球轴承 狭小空间、轻量化、超薄安装：选薄壁轴承、轻薄系列四点接触球转盘轴承 高精度、低晃动、精准定位：选小游隙、精密级轴承 3.根据结构安装需求选择 需要整体回转支撑、直接螺栓固定：选法兰式、带安装孔转盘轴承 需要一体化驱动（齿轮传动转向）：选内齿/外齿型转盘轴承 安装同轴度差、地面颠簸：选用自调心轴承 4.根据工作环境选择 仓库、车间多粉尘：选带密封、防尘防水结构轴承 长时间连续作业：选长效润滑、耐磨、高可靠性轴承 5.根据成本与性能匹配 普通仓储AGV、批量量产：优先四点接触球转盘轴承，性价比高 高端精密、重载工业机器人：选用交叉滚子轴承 更多详细问题请咨询我们，奥茗轴承可免费提供选型指导及后期维护保养解决方法，欢迎随时联系。
