RAU14008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：140
- 外径 D：156
- 高度 B：8
- 滚子节圆 dp：147
- 倒角：0.5 min
二、载荷与性能
- 径向额定动载荷 Cr：8.33 kN
- 径向额定静载荷 Cor：19.1 kN
- 重量：0.19 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

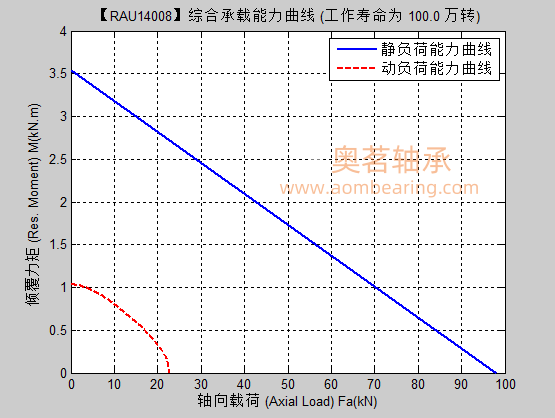

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
RU178GUUCC0P5是高精度交叉滚子轴承（轴环），内外圈一体，带安装孔，双侧非接触密封结构，P5精度级，具有高刚性、能同时承受轴向力、径向力和倾覆力矩的特性。#工业级轴承应用 一、型号含义 - RU178：基础型号（滚子节圆直径178mm）- UU：双侧非接触式密封（防尘、防溅）- CC0：负游隙- P5：旋转精度等级- G ：内外圈沉孔，方向相反 二、关键尺寸（mm） - 内径 d：115- 外径 D：240- 宽度 B：28- 滚子节圆 dp：178- 内圈安装孔：PCD139，12×φ9贯通，沉孔φ14深8.6- 外圈安装孔：PCD217，12×φ9贯通，沉孔φ14深8.6 三、载荷与性能 - 径向额定动载荷 Cr：80.3 kN- 径向额定静载荷 Cor：135 kN- 重量：6.8 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动） 四、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，刚性极高（约为角接触球轴承3–4倍）- 带安装孔，安装便捷、定位精准- 非接触密封，低摩擦、低噪音、长寿命 五、典型应用 - 工业机器人关节、协作机器人、SCARA- 精密转台、中空旋转平台、DD马达- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台 六、对应型号 - HIWIN：CRBE11528C- THK：RU178GUUCC0P5
2026-03-11交叉圆柱滚子轴承的结构分为外圈分体、内圈整体；外圈整体、内圈分体和外圈内圈均为整体三种形式，滚动体为圆柱滚子，互为90°垂直排列在V型滚道中，滚子之间由隔离块隔开。这种结构使得单个轴承可以承受轴向载荷、径向载荷和倾覆力矩等各个方面的载荷。同时，外形尺寸被微型化，且轴承具有很高的刚性和旋转精度以及复合承载能力，适合用于工业用机器人的关节部和旋转部、加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机械、测量仪等应用场合。 RB型（内圈整体、外圈分体），此型号为交叉滚子轴承的基本型。外圈被分为两片，内圈为整体结构，适合用于要求内圈旋转精度的场合。 RE型（内圈分体、外圈整体），同样为交叉滚子轴承的基本型，外形尺寸和RB型相同，但结构为外圈整体、内圈分为两片，适合用于要求内圈旋转精度的场合。 RU型（内外圈整体、带安装孔），由于外圈和内圈都有安装孔，安装时不需要固定法兰和支撑座。另外，由于外圈和内圈均为整体结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转的场合。 RA型（内圈整体、外圈分体、超薄），此型号是将RB型内外圈厚度减小到极限的紧凑型，结构和RB型一样外圈分体结构，适合用于需要重量轻、节凑设计的部位，例如机器人和机械手旋转部位。 RA-C型（内外圈整体、外圈有裂缝），主要的尺寸与RA型相同，由于该型号为外圈有一个缺口结构，外圈也具有高刚性，因此也用于外圈旋转的应用场合。 RU124UUCC0P5-G属于RU型交叉圆柱滚子轴承。RU型（内外圈整体、带安装孔），由于外圈和内圈都有安装孔，安装时不需要固定法兰和支撑座。另外，由于外圈和内圈均为整体结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转的场合。 RU128UUCC0P5-G外形尺寸如下： 外圈外径：Φ165mm；外圈安装孔中心径：Φ148mm； 内圈内径：Φ80mm；内圈安装孔中心径：Φ97mm； 总高度：22mm； UU：双侧密封 CC0：负游隙 G：内外圈同为沉孔且方向相反。 奥茗交叉圆柱滚子轴承RU系列型号包括：RU28/RU42/RU66/RU85/RU124/RU124X/RU124G/RU148/RU148X/RU148G/RU178/RU178X/RU178G/RU228/RU228X/RU228G/RU297/RU297X/RU297G/RU445/RU445X/RU445G
2026-03-10进行定期检查或更换交叉滚子交叉滚子轴承时，需要实施交叉滚子交叉滚子轴承的拆卸作业。拆卸后，如果该交叉滚子交叉滚子轴承还要继续使用，或者有必要对交叉滚子交叉滚子轴承进行状态调查时，应与安装时同样小心细致来进行拆卸作业。应注意不能损伤交叉滚子交叉滚子轴承及各部件。特别是，拆卸过盈配合的交叉滚子交叉滚子轴承时，由于作业难度较大，因此，在交叉滚子交叉滚子轴承设计阶段，厂家应对交叉滚子交叉滚子轴承外围结构等问题作充分的考虑，使交叉滚子交叉滚子轴承易于拆卸。同时，根据具体需要，能事先设计制作拆卸工具。 拆卸作业前，必须根据图纸，对拆卸方法、顺序等进行研究，同时，对交叉滚子交叉滚子轴承的配合条件等进行调查，以期拆卸作业万无一失。 另外，对有损伤的交叉滚子交叉滚子轴承作调查时，为确保与拆卸前的状态相同，也应如上所述极为小心地进行。在拆卸过程中，注意不要损伤交叉滚子交叉滚子轴承，也不应任意拭掉润滑脂或除掉垃圾(脏物)或金属粉等物。若不注意这些，则有可能导致查不出真正的损伤原因。 交叉滚子交叉滚子轴承的配合较松时，一般较易进行拆卸作业。 但进行过盈配合的交叉滚子交叉滚子轴承拆卸时，应切记小心注意。 （1）外圈的拆卸 过盈配合外圈简单有效的拆卸方法，是在交叉滚子交叉滚子轴承座圆周上开有三个螺丝孔以备拆卸作业时使用拆卸专用螺栓。除拆卸作业以外，平时这三个螺丝孔以旋塞封闭住。如果是以贯穿螺栓固定前后封盖的交叉滚子交叉滚子轴承座，需使用可同时支撑交叉滚子交叉滚子轴承内圈外圈的特殊螺母，以防止因拉拔造成内圈外圈沟道产生压痕或出现损伤，这是极为重要的注意事项。 虽然根据情况，也可采用对交叉滚子交叉滚子轴承座加温后再进行拆卸作业的方法。但是应注意，如不均匀加热整个圆周，则可能造成交叉滚子交叉滚子轴承座变形或损坏。另外，如果因加热时间过长导致交叉滚子交叉滚子轴承也随之膨胀，会引起不易拔出的后果，因此应对此充分注意。 （2）内圈的拆卸 过盈配合内圈的拆卸，作业并不比安装时简单。拆卸内圈时，常使用带爪的拉拔工具。但如果采用拉拔外圈的方法，有时会造成滚道压痕而使交叉滚子交叉滚子轴承受损。 在轴的挡肩部分，先开设二、三条槽，再放上垫板，并用锤子敲击以拔出内圈。这种方法简单易行，是拆卸以较小过盈量压入轴的内圈时的方法。但是，作业时如果敲击过于激烈，则可能会使垫板滑移，造成内圈的小凸缘等受损。因此，借助一个两分式的环，将打击力通过中介的环来传导，这样的方法较为安全可靠。 而较安全的方法，即加一个套管来敲打的方式。使用螺丝或压力机也是较好的方法。
