RAU2008属于精度交叉滚子轴承，内外圈一体，滚动体为圆柱滚子，互为90°垂直排列在V型滚道中，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：20
- 外径 D：36
- 高度 B：8
- 滚子节圆 dp：27
二、载荷与性能
- 径向额定动载荷 Cr：2.9 kN
- 径向额定静载荷 Cor：2.4 kN
- 重量：0.04 kg
- 工作温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

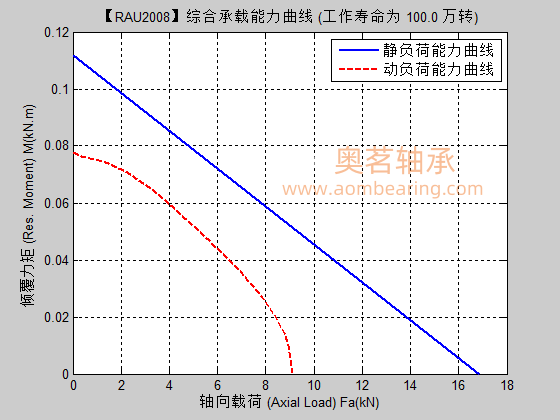

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
在轴承旋转过程中，轴承在载荷区域内保持架是由滚动体推动运转、而在非载荷区域内滚动体是由保持架推动进行运行。滚动体与保持架相互接触部位就是保持架的“兜孔”。这也是滚动体自转速度ng与保持架之间的摩擦、磨损部位。 保持架在轴承平稳运行过程中几乎不承受载荷，但在轴承急、加减速度时保持架“兜孔”内的滚动体将对“兜孔”有比较大的冲击，这将会导致保持架“兜孔”隔离部位与滚动体的接触载荷加大、摩擦磨损加剧，甚至发生保持架隔离梁的变形、根部断裂的机械损坏。 保持架兜孔与球（滚动体）之间是纯滑动摩擦，滑动摩擦速度为球（滚动体）自转（ng）线速度。因此难以形成良好的润滑油膜， 同时保持架材料的硬度及耐磨性能远低于滚动体材料，因此保持架兜孔的磨损失效现象还是比较易见的（图1）。图1.实体保持架兜孔窗梁磨损形貌 轴承在旋转时滚动体与滚动体之间由保持架进行隔离，因此滚动体的自转速度ng仅对保持架“兜孔”发生相对运动与摩擦。由于滚动体的个数对轴承的承载能力有很大影响，因此在有些转速比较慢、载荷比较大的使用场合，会采用无保持架结构的满装滚子轴承（图2）。在满装滚子无保持架结构的轴承运行过程中，滚动体与滚动体之间的接触处A会发生两倍自转速度ng的摩擦，因此滚动体的摩擦磨损要比有保持架时严重，无保持架满装滚子轴承的摩擦系数要比同类轴承高，而许用速度低，同时对于无保持架的线接触的圆柱、滚针轴承因滚动体无保持架的“约束”，滚动体的自由度比较大，运行稳定性能也差，因此必须控制滚动体的累计周向间隙。图2.无保持架满装滚子轴承的滚动体与滚动体之间的摩擦
2026-04-23磷化处理的工艺流程核心分3类，适合钢铁件、铝/锌件、镀锌件不同材料，且分常规磷化（含涂装底涂/耐磨防护）和简易磷化（小件/低要求工况），流程遵循前处理→核心磷化→后处理的工艺流程，前处理决定磷化膜质量，核心磷化控制膜层性能，后处理提升耐蚀性，以下是行业通用工艺流程及核心参数： 一、常规：钢铁件常规磷化工艺流程 适用于碳钢、低合金钢，分锌系/锰系/锌钙系，工序完全通用，仅槽液参数不同，含水洗工序 除油脱脂 方式：喷淋/浸泡 药剂：碱性脱脂剂 参数：温度40~60℃，时间5~10min 作用：去除零件表面油污、灰尘、切削液，保证磷化膜均匀附着 水洗1 方式：浸泡/喷淋，常为溢流式 参数：常温，时间1~2min 作用：冲掉表面残留脱脂剂，防止碱性物质带入后续酸洗/磷化槽 酸洗除锈 药剂：稀盐酸（10%~15%）/稀硫酸（5%~10%），可加缓蚀剂（防止过腐蚀） 参数：常温，时间3~8min 作用：去除表面铁锈、氧化皮，露出新鲜金属基体 水洗2 同水洗1，常温1~2min，彻底冲掉酸液，避免返锈/磷化槽酸化 表调（表面调整） 核心工序不可缺，决定磷化膜结晶粗细 药剂：钛盐表调剂/锌盐表调剂 参数：常温，时间0.5~2min，槽液pH8~9 作用：在金属表面形成均匀晶核，让磷化膜结晶细密、无针孔 核心磷化 方式：浸泡/喷淋 药剂：对应体系磷化液 关键参数：温度30~60℃，pH2.8~3.8，时间10~20min 作用：金属基体与磷化液发生电化学反应，形成均匀致密的磷酸盐结晶膜 水洗3 常温1~2min，冲掉表面残留磷化液，避免返白/后处理药剂失效 后处理 涂装底层：铬酸盐钝化/无铬钝化，常温1~3min，形成钝化膜封闭磷化膜孔隙 耐磨防护：皂化封闭，常温5~10min，提升膜层润滑性 干燥 方式：热风干燥/自然晾干 参数：温度60~80℃，时间10~20min，避免高温导致膜层开裂 二、钢铁件简易磷化工艺流程 省略部分水洗/表调，效率高但膜层质量略低于常规流程，仅适用于无锈/轻油污件 除油脱脂→水洗→常温磷化→水洗→无铬钝化→晾干 三、铝/锌件磷化工艺流程 铝/锌化学性质活泼，不可酸洗，表调/磷化药剂专用，核心防氧化、提升涂装附着力 除油脱脂：常温碱性弱脱脂剂→溢流水洗 出光：稀硝酸（5%~8%），常温0.5~1min，去除铝表面自然氧化膜，露出新鲜基体→纯水洗 铝专用表调：氟锆酸盐表调剂，常温0.5~1min→纯水洗 铝专用磷化：锌系轻量磷化液（含氟化物促进剂），常温5~10min→纯水洗 无铬钝化：硅烷/钛锆钝化剂（环保），常温1~3min→热风干燥（60~70℃） 四、镀锌件磷化工艺流程 镀锌层易被酸碱腐蚀，酸洗/强脱脂均跳过，专用轻量磷化，主打涂装底层 常温中性脱脂：中性脱脂剂（pH7~8），3~5min→溢流水洗 镀锌专用表调：锌盐表调剂，常温0.5~1min→水洗 镀锌专用轻量磷化：锌系低锌磷化液，常温5~8min→纯水洗 无铬钝化：硅烷钝化，常温1~2min→自然晾干/低温干燥 五、磷化工艺核心管控要点 水洗是关键：每道化学工序后必须水洗，且优先用纯水； 表调不可省：无表调会导致磷化膜结晶粗大、有针孔，耐蚀性大幅下降； 槽液参数稳定：磷化槽pH、温度、总酸/游离酸比需每日检测，偏离范围及时补加药剂； 后处理必做：磷化膜本身有微孔，钝化/封闭能填充微孔，耐蚀性提升3~5倍； 避免交叉污染：各工序槽体、挂具分开使用，防止酸/碱/磷化液交叉带入。 六、不同用途磷化的工艺微调 涂装底层：选锌系轻量磷化，缩短磷化时间（8~10min），膜厚1~5μm，侧重结晶细密，提升涂装附着力； 耐磨/冷加工：选锰系磷化，延长磷化时间（15~20min），膜厚8~15μm，后处理做皂化封闭，提升润滑性； 常温磷化：适合无加热设备的工况，槽液加促进剂，磷化时间10~15min，膜层质量略低于中温磷化。
2026-04-09交叉圆柱滚子轴承的结构分为外圈分体、内圈整体；外圈整体、内圈分体和外圈内圈均为整体三种形式，滚动体为圆柱滚子，互为90°垂直排列在V型滚道中，滚子之间由隔离块隔开。这种结构使得单个轴承可以承受轴向载荷、径向载荷和倾覆力矩等各个方面的载荷。同时，外形尺寸被微型化，且轴承具有很高的刚性和旋转精度以及复合承载能力，适合用于工业用机器人的关节部和旋转部、加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机械、测量仪等应用场合。 RB型（内圈整体、外圈分体），此型号为交叉滚子轴承的基本型。外圈被分为两片，内圈为整体结构，适合用于要求内圈旋转精度的场合。 RE型（内圈分体、外圈整体），同样为交叉滚子轴承的基本型，外形尺寸和RB型相同，但结构为外圈整体、内圈分为两片，适合用于要求内圈旋转精度的场合。 RU型（内外圈整体、带安装孔），由于外圈和内圈都有安装孔，安装时不需要固定法兰和支撑座。另外，由于外圈和内圈均为整体结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转的场合。 RA型（内圈整体、外圈分体、超薄），此型号是将RB型内外圈厚度减小到极限的紧凑型，结构和RB型一样外圈分体结构，适合用于需要重量轻、节凑设计的部位，例如机器人和机械手旋转部位。 RA-C型（内外圈整体、外圈有裂缝），主要的尺寸与RA型相同，由于该型号为外圈有一个缺口结构，外圈也具有高刚性，因此也用于外圈旋转的应用场合。 RU124UUCC0P5-G属于RU型交叉圆柱滚子轴承。RU型（内外圈整体、带安装孔），由于外圈和内圈都有安装孔，安装时不需要固定法兰和支撑座。另外，由于外圈和内圈均为整体结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转的场合。 RU128UUCC0P5-G外形尺寸如下： 外圈外径：Φ165mm；外圈安装孔中心径：Φ148mm； 内圈内径：Φ80mm；内圈安装孔中心径：Φ97mm； 总高度：22mm； UU：双侧密封 CC0：负游隙 G：内外圈同为沉孔且方向相反。 奥茗交叉圆柱滚子轴承RU系列型号包括：RU28/RU42/RU66/RU85/RU124/RU124X/RU124G/RU148/RU148X/RU148G/RU178/RU178X/RU178G/RU228/RU228X/RU228G/RU297/RU297X/RU297G/RU445/RU445X/RU445G
