CRBT355属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：35
- 外径 D：46
- 高度 B：5
- 滚子节圆 dp：39.7
- 倒角：0.15 min
二、载荷与性能
- 径向额定动载荷 Cr：2.02 kN
- 径向额定静载荷 Cor：2.44 kN
- 重量：0.024 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

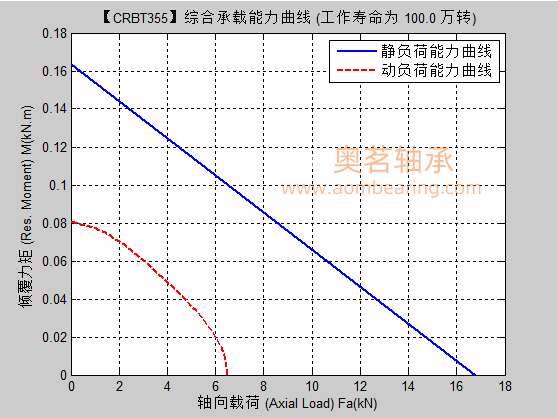

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
CRBT255属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用 一、外形尺寸（mm） - 内径 d：25- 外径 D：36- 高度 B：5- 滚子节圆 dp：29.7- 倒角：0.15 min 二、载荷与性能 - 径向额定动载荷 Cr：1.69 kN- 径向额定静载荷 Cor：1.78 kN- 重量：0.018 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动）-轴向载荷及倾覆力矩： 三、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，满装滚子结构，刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
2026-04-181、桃形沟半径R=(0.52~0.54)×钢球直径 取0.52时，曲率比S=钢球半径/桃形沟半径=0.96 取0.53时，曲率比S=钢球半径/桃形沟半径=0.943 取0.54时，曲率比S=钢球半径/桃形沟半径=0.926 2、偏心量=（桃形沟半径–钢球半径）×sin接触角 3、外圈夹球壁厚=0.5×（外径-回转中心直径+钢球直径）=0.5×(外径-测球间距) 4、内圈夹球壁厚=0.5×（回转中心直径-内径+钢球直径）=0.5×(测球间距-内径) 5、外圈接触点直径=回转中心直径+钢球直径×cos接触角 6、内圈接触点直径=回转中心直径-钢球直径×cos接触角 7、接触点的轴向距离=钢球直径×sin接触角 8、外圈桃形沟圆心的径向距离=回转中心直径–2×偏心量 9、内圈桃形沟圆心的径向距离=回转中心直径+2×偏心量 10、外圈测球间径向距离=回转中心直径–钢球直径 11、内圈测球间径向距离=回转中心直径+钢球直径 12、内外圈重迭部分高度=外圈高度+内圈高度–装配高 13、外圈沟道车加工沟底直径=外径–2×夹球壁厚+2×测球直径 14、内圈沟道车加工沟底直径=内径+2×夹球壁厚-2×测球直径 15、隔离块外径的选取： 当钢球直径≤12.7时，隔离块外径=0.9×钢球直径 当钢球直径＞12.7时，隔离块外径=0.95×钢球直径 16、隔离块球兜大口直径=0.85×隔离块外径 17、隔离块球兜小口直径=0.5×隔离块球兜大口直径 18、隔离块球兜半径=(0.52~0.54)×钢球直径 19、两球的间隙=回转中心×sin（180÷钢球粒数）－钢球直径 20、隔离块宽度=2×（球冠高度+钢球嵌入量）+两球的间隙 21、隔离块单侧夹球壁厚=隔离块厚度－球冠高度－钢球嵌入量+钢球直径 22、隔离块双侧夹球壁厚=2×隔离块单侧夹球壁厚－隔离块宽度
2026-03-24CRBT655属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用 一、外形尺寸（mm） - 内径 d：65- 外径 D：76- 高度 B：5- 滚子节圆 dp：69.7- 倒角：0.15 min 二、载荷与性能 - 径向额定动载荷 Cr：2.72 kN- 径向额定静载荷 Cor：4.39 kN- 重量：0.041 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动）-轴向载荷及倾覆力矩： 三、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，满装滚子结构，刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
