CRBT655属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：65
- 外径 D：76
- 高度 B：5
- 滚子节圆 dp：69.7
- 倒角：0.15 min
二、载荷与性能
- 径向额定动载荷 Cr：2.72 kN
- 径向额定静载荷 Cor：4.39 kN
- 重量：0.041 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

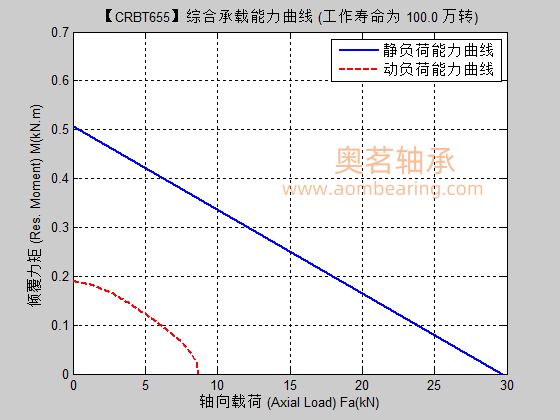

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
CRBT305属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用 一、外形尺寸（mm） - 内径 d：30- 外径 D：41- 高度 B：5- 滚子节圆 dp：34.7- 倒角：0.15 min 二、载荷与性能 - 径向额定动载荷 Cr：1.89 kN- 径向额定静载荷 Cor：2.14 kN- 重量：0.021 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动）-轴向载荷及倾覆力矩： 三、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，满装滚子结构，刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
2026-04-20（1）润滑脂润滑 轴承离不开润滑剂，但润滑剂量较少，而且到下次更换新润滑脂的期限一般较长。其具体期限，一般根据轴承的类型、尺寸、转速及工况等不同而异。 例如使用锂皂矿物类润滑脂，温度70°C，标准载荷(P/C=0.1)时，润滑脂补充间隔的参考标准。温度高于70°C时，轴承每升温15°C，润滑脂补充间隔就要减半。 另外，补充间隔会由于载荷不同而变化。特别是球轴承使用较好润滑脂，其补充间隔可以延长。 润滑脂的润滑能力，会由于异物混入或水分侵入乳化变质而降低。因此，在苛刻环境中使用时，应将实际应用值缩至理论值的1/2~1/10. 轴承座的设计，应考虑到润滑脂的补给及更换。时常进行润滑脂更换补给的机械，必须是轴承座容易分解的设备。另外，如果不能防范来自密封装置部分等的水分侵入，则会导致润滑脂的补给频繁进行，因此，这类设备的设计，应设法使旧润滑脂易于排出。 如果是极低速运转，可在轴承座中充满润滑脂，但如果是高速运转，则应该避免如此。 可对轴承座进行定期拆解时，轴承座上应以不设润滑脂补给孔为宜。因为从实例来看，很多只在补给孔周围留有润滑脂，以至润滑脂无法抵达重要的轴承部分，反而引起不良的效果。 但是，如果是大型轴承且以高速运转，则需频繁并充分地补给润滑脂，却又不能一次次对轴承座进行分解作业，因此，应在轴承座上设润滑脂补给孔。此时，在补给孔一侧的轴承座空间区域，应以润滑脂扇形隔离片，隔开数处。这不必使润滑脂充满轴承座中，只要让新的润滑脂易于进入轴承内即可。在补给孔相反的一侧，加大轴承座的空间区域，旧润滑脂在这些区域聚积，我们可时常打开封盖，将聚集的旧润滑脂取出。 （2）润滑油润滑 以润滑油润滑的轴承座，配有油位计，润滑油油面高度在轴承静止时才能准确测出。如果高度低于规定值，则需添加润滑油。如果密封装置可完全阻止漏油现象，则无需追加润滑油。润滑油的添加更换虽取决于运转条件，但如果是在运转温度低于50°C、尘埃较少的良好环境下使用，一般更换期间在一年左右。 热源在外部，而运转温度超过100°C时，即使使用的是热稳定性较好的润滑油，也应每2、3个月甚至更短期限内进行定期更换。滴油式注油的滴入数，可根据条件进行恰当的调整。但一般情况下，应以每分钟数滴为宜。以喷射式注油方式给高速旋转的轴承润滑时，注油量虽可根据油压及喷嘴口径进行调节，但重要的是要使润滑油不滞留于轴承处。
2026-04-10（1）普通热处理 为了实现淬透轴承钢所需要的高硬度和高强度，首先在足以使碳溶解的高温下奥氏体化，然后为了避免不希望产生的低硬度组织而迅速冷却到贝氏体或马氏体温度范围。这种钢的热处理过程通常为加热到约802~871°C的温度，并均匀保温，然后放人温度控制在27~230°C之间的盐水、水或合成油等冷却介质中淬火。马氏体淬火零件，硬度范围通常为63~67HRC，贝氏体淬火零件为57~62HRC。贝氏体淬火的零件不需要后续热处理，但马氏体淬火零件要进行回火。 （2）马氏体 马氏体相变(Ms)温度随着奥氏体化温度和奥氏体化时间的增加而降低，从而使更多的碳进入固溶体。相应地，在马氏体相变期间存在保留更多奥氏体的趋势。马氏体组织形态也取决于溶解碳含量;高的溶解碳含量形成片状马氏体，而低的溶解碳含量趋于形成条状马氏体。高的奥氏体化温度也趋向于使材料的晶粒变大。这种情况凭借肉眼或低倍放大镜观察断口表面就可得到证实。热处理适当的高碳铬轴承钢在断面上呈现出纹理细密的形貌。淬火后，零件经过清洗，然后进行回火处理以消除应力，改善韧性。在等于或略高于马氏体相变温度下进行回火也会使残留奥氏体转变成贝氏体。在更高温度下进行回火造成的不利后果是降低硬度，从而对轴承零件的承载能力和耐久性产生不良影响。零件硬度越低加工越易，但与硬度高的配合件相比，更易出现工作表面破坏。 （3）分级淬火 在低温(49~82°C)中淬火可以产生热冲击和非均匀相变应力，截面不均匀和(或)具有锐棱角的零件会变形或断裂。将零件放入温度控制在177~218°C之间(马氏体相变温度区间的上限)的热油或热盐水中淬火，可以减小相变应力。如果零件整个横截面上温度相等，随后在空气中冷却到室温期间便形成均匀相变。虽然淬火硬度通常为63~65HRC，但分级淬火的回火过程同直接马氏体淬火过程的回火相似。 （4）贝氏体 贝氏体淬火是一种“等温淬火”型热处理，此法是将零件从奥氏体温度淬冷至略高于Mg的温度(即下贝氏体极变区)。220~230°C之间的盐浴槽通常用于这种热处理。在盐浴槽中添加水可以取得临界淬火温度从而避免形成不利的低硬度组织。可以根据零件的横截面尺寸来选择各种贝氏体淬火钢，淬透性越高，零件的横截面或厚度的允许值越大。随着合金含量的增加，相变曲线的“鼻尖”和“膝部”进一步向右移动，使发生贝氏体相变的时间延长。这些合金钢通常需要4h或更长的时间方能完成贝氏体相变。用该方法处理的零件硬度可达到57~63HRC，且不必进行回火处理。在盐浴中淬火并在这种温度下保温可以明显降低由热冲击和相变引起的应力。 贝氏体淬火使零件产生很小的表面压应力，而马氏体淬火则使零件淬火表层产生很小的拉应力，和直接马氏体淬火形成的组织相比，贝氏体的显微组织较粗，呈羽毛针状。
