RAU12008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：120
- 外径 D：136
- 高度 B：8
- 滚子节圆 dp：127
- 倒角：0.5 min
二、载荷与性能
- 径向额定动载荷 Cr：7.84 kN
- 径向额定静载荷 Cor：16.5 kN
- 重量：0.17 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

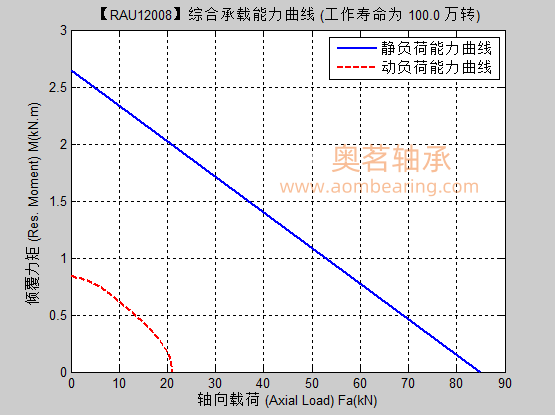

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
磷化处理的工艺流程核心分3类，适合钢铁件、铝/锌件、镀锌件不同材料，且分常规磷化（含涂装底涂/耐磨防护）和简易磷化（小件/低要求工况），流程遵循前处理→核心磷化→后处理的工艺流程，前处理决定磷化膜质量，核心磷化控制膜层性能，后处理提升耐蚀性，以下是行业通用工艺流程及核心参数： 一、常规：钢铁件常规磷化工艺流程 适用于碳钢、低合金钢，分锌系/锰系/锌钙系，工序完全通用，仅槽液参数不同，含水洗工序 除油脱脂 方式：喷淋/浸泡 药剂：碱性脱脂剂 参数：温度40~60℃，时间5~10min 作用：去除零件表面油污、灰尘、切削液，保证磷化膜均匀附着 水洗1 方式：浸泡/喷淋，常为溢流式 参数：常温，时间1~2min 作用：冲掉表面残留脱脂剂，防止碱性物质带入后续酸洗/磷化槽 酸洗除锈 药剂：稀盐酸（10%~15%）/稀硫酸（5%~10%），可加缓蚀剂（防止过腐蚀） 参数：常温，时间3~8min 作用：去除表面铁锈、氧化皮，露出新鲜金属基体 水洗2 同水洗1，常温1~2min，彻底冲掉酸液，避免返锈/磷化槽酸化 表调（表面调整） 核心工序不可缺，决定磷化膜结晶粗细 药剂：钛盐表调剂/锌盐表调剂 参数：常温，时间0.5~2min，槽液pH8~9 作用：在金属表面形成均匀晶核，让磷化膜结晶细密、无针孔 核心磷化 方式：浸泡/喷淋 药剂：对应体系磷化液 关键参数：温度30~60℃，pH2.8~3.8，时间10~20min 作用：金属基体与磷化液发生电化学反应，形成均匀致密的磷酸盐结晶膜 水洗3 常温1~2min，冲掉表面残留磷化液，避免返白/后处理药剂失效 后处理 涂装底层：铬酸盐钝化/无铬钝化，常温1~3min，形成钝化膜封闭磷化膜孔隙 耐磨防护：皂化封闭，常温5~10min，提升膜层润滑性 干燥 方式：热风干燥/自然晾干 参数：温度60~80℃，时间10~20min，避免高温导致膜层开裂 二、钢铁件简易磷化工艺流程 省略部分水洗/表调，效率高但膜层质量略低于常规流程，仅适用于无锈/轻油污件 除油脱脂→水洗→常温磷化→水洗→无铬钝化→晾干 三、铝/锌件磷化工艺流程 铝/锌化学性质活泼，不可酸洗，表调/磷化药剂专用，核心防氧化、提升涂装附着力 除油脱脂：常温碱性弱脱脂剂→溢流水洗 出光：稀硝酸（5%~8%），常温0.5~1min，去除铝表面自然氧化膜，露出新鲜基体→纯水洗 铝专用表调：氟锆酸盐表调剂，常温0.5~1min→纯水洗 铝专用磷化：锌系轻量磷化液（含氟化物促进剂），常温5~10min→纯水洗 无铬钝化：硅烷/钛锆钝化剂（环保），常温1~3min→热风干燥（60~70℃） 四、镀锌件磷化工艺流程 镀锌层易被酸碱腐蚀，酸洗/强脱脂均跳过，专用轻量磷化，主打涂装底层 常温中性脱脂：中性脱脂剂（pH7~8），3~5min→溢流水洗 镀锌专用表调：锌盐表调剂，常温0.5~1min→水洗 镀锌专用轻量磷化：锌系低锌磷化液，常温5~8min→纯水洗 无铬钝化：硅烷钝化，常温1~2min→自然晾干/低温干燥 五、磷化工艺核心管控要点 水洗是关键：每道化学工序后必须水洗，且优先用纯水； 表调不可省：无表调会导致磷化膜结晶粗大、有针孔，耐蚀性大幅下降； 槽液参数稳定：磷化槽pH、温度、总酸/游离酸比需每日检测，偏离范围及时补加药剂； 后处理必做：磷化膜本身有微孔，钝化/封闭能填充微孔，耐蚀性提升3~5倍； 避免交叉污染：各工序槽体、挂具分开使用，防止酸/碱/磷化液交叉带入。 六、不同用途磷化的工艺微调 涂装底层：选锌系轻量磷化，缩短磷化时间（8~10min），膜厚1~5μm，侧重结晶细密，提升涂装附着力； 耐磨/冷加工：选锰系磷化，延长磷化时间（15~20min），膜厚8~15μm，后处理做皂化封闭，提升润滑性； 常温磷化：适合无加热设备的工况，槽液加促进剂，磷化时间10~15min，膜层质量略低于中温磷化。
2026-04-09滚动轴承存储核心是控温湿、保密封、防重压、勤检查、先进先出，目的是防生锈、防变形、防污染、防精度损失。 一、存储环境 温湿度：温度5–25℃，相对湿度40%–60%，严禁超过70%。 清洁与隔离：干燥通风、无尘、无酸碱盐等腐蚀性气体/液体；远离热源、阳光直射、震动源；与化学品、潮湿物料至少隔1米。 地面与货架：货架离地面≥30cm，垫木板/托盘/防潮纸；货架平整、无毛刺，承重足够。 二、包装与防锈 原厂包装：不提前拆封，保留防锈纸/塑封/气相防锈（VCI）包装。 拆封后处理：用无绒布、专用清洁剂清洁，彻底干燥；均匀涂兼容防锈油/脂；用防锈纸/PE膜/铝箔袋密封，标注拆封日期。 长期存储：密封、干燥剂，放入密封箱/柜。 三、存放方式 中小型轴承：水平平放，单层或稳定轻叠，严禁重压、倾斜。 大型/重型轴承：必须水平放置，用专用托架/多点均匀支撑，严禁立放，防止套圈变形。 通用原则：不直接落地、不堆叠过高、不挤压、不与硬物混放。 四、分类与管理 分类存放：按类型、尺寸、精度、批次分区，清晰标识。 库存原则：严格先进先出，避免长期积压。 搬运取用：轻拿轻放、戴干净手套、不直接触摸滚道。 五、定期检查与维护 检查周期：普通库存每月1次。 检查内容：包装完整性、防锈层、锈蚀/斑点、变形、转动卡滞。 维护：轻微锈蚀→清洁、重涂防锈油；包装破损→立即重封；长期静置→每月轻转内圈，使润滑脂均匀分布。 六、不同存储期限参考 未拆封原厂包装：普通轴承3–5年；食品级/特殊密封2年。 已拆封/重新密封：≤6个月。
2026-03-10RAU18013属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用 一、外形尺寸（mm） - 内径 d：180- 外径 D：206- 高度 B：13- 滚子节圆 dp：192- 倒角：0.8min 二、载荷与性能 - 径向额定动载荷 Cr：24.5 kN- 径向额定静载荷 Cor：49.8 kN- 重量：0.68 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动）-轴向载荷及倾覆力矩： 三、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，满装滚子结构，刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
2026-04-22
